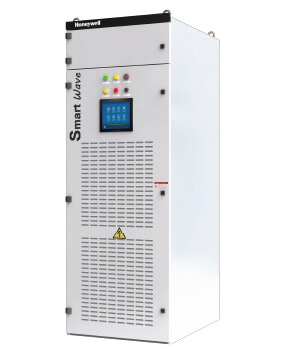

SmartWave Plus综述

样本下载

【技术背景】
目前,无功补偿主要采用并联电容器组,它具有结构简单、容易控制、容量大.易扩展等优点。但是并联电容器不能有效滤除系统谐波,而且存在与系统阻抗发生串并联谐振的可能。在需要同时补偿大容量无功和滤除谐波的应用场合,一般采用并联电容器组和有源电力滤波器并联的方法.但二者简单并联后会改变负荷的等效谐波阻抗且存在电流耦合问题,若二者独立控制.则可能引起谐波短路或者谐振故障.需要特殊设计才可以稳定运行。

  • 【产品选型】

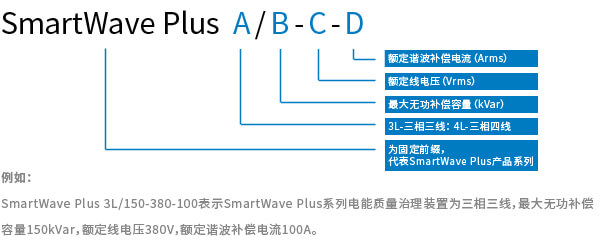

    SmartWavePlus产品选型

  • 【产品原理】

    Plus电能质量综合治理装置将并联电容器组、无源滤波器、有源电力滤波器并联使用,协同控制。该装置结构简单.能够补偿大的无功功率.同时能够治理电网中的谐波.并能避免并联电容器组与系统阻抗发生谐振.使用一套控制装置进行实时控制.提高了设备的稳定性和易用性且降低了成本。

  • 【设备构成】

    SmartWave Plus电能质量综合治理装置采用模块化设计,由有源电力滤波器模组、并联电容器模组、无源滤波器模组及SMAF{T控制模组组成,根据补偿需求可以自由组合。

  • 产品特点
  • 优势

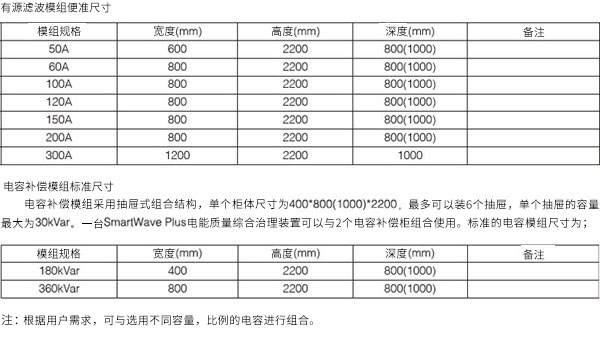

  • 规格参数

集多种电能质量治理功能为一体

SMART控制模组,灵活配置多种治理模组,灵活应变能力强

综合造价低,性价比高

模块化设计,功能模组可以方便扩展

模块在线维护功能.设备可确保长期连续运行

谐振自动保护功能.确保自身各模组安全

良好的触摸屏人机界面.图形显示,操作控制简单

体积小.安装方式灵活,简单与低压开关柜组合使用美观方便

项目 传统电能质量治理装置 SmartWave Plus 有源电能质量治理装置
治理效果 效果差 无法全面改善电网质量,综合治理 效果好 几乎可以治理目前存在的所有电网质量问题
治理手段 单一 多种 集目前主要的五种手段于一体
安全性 有时自身难保 安全全面应对一切电网污染对装置产生的安全问题
扩展能力 不采用模块化设计,扩展难度高 模块化设计
综合造价
电网污染变化应变能力 低,需重新设计调整 强,通过控制模组可以迅速应对
